通风蝶阀
发布时间:2016年03月16日 作者:admin 点击次数:

  风道阀门



  通风系统的风道阀门依其作用不同可分为风道密闭阀、风道调节阀、风道止回阀。风道密闭阀的作用是在管道中隔断或切断气流。隔断气流时要求阀门内泄露为零,切断气流时则允许有一定的泄漏量。风道调节阀的作用是在通风系统中起平衡流量调节作用,例如维持个系统之间的压力、各厂房内的温度和湿度等,为了达到此目的我们需要根据起流量特性对风道调节阀进行控制。通风蝶阀为风道密闭阀,近年来随着工农业的发展而应用较多。为此,我厂工程技术人员开发设计了的不同规格的系列蝶阀供用户选择。



  The air channel valve of a ventilating system covers air channel closing valve air channel adiusting valve and air channel check valve which are of different actions The action of the air channel closing valve comes at cutting offor isolating the airfIow inside of the Pipeline with the inte rnalleak of the valve required to be ze ro at isoIating the airflow while a certain leakage allowed at cutting off the airfIow The air channel adiusting valve acts at flow balance adiusting in the ventilating system,such as to keep the Pressure between the svstems and the temperature and humidifv inside of the factorv house,and,to qet this Purpose,the valve needs to be controlledupon the flowproperty The ventilating butterfly valve is to be the air channel closing valve and much more applied along with the development of both indusfry and agriculture in the recent years The refore the technicians in this Co have designed and developed series butterfly valves in different specifications for users to select.

主要性能规范Main Performance Specifications

型号 公称压力PN/MPa
试验压力/MPa 适用介质 适用温度/℃
D941W-O.lC
QD941W-O.lC
0.01 壳体试验 密封试验 含尘烟气、
烟气、
空气等
≤300
0.11 0.011
D941W-1C
QD941W-1C
0.1 0.2 0.11

主要零件材料Main parts materia

零件名称Part Name 阀体、蝶板、支架
Valve body,disc,support
阀杆Stem
填料Packing
材料Material Q235A
2Crl3
柔性石墨FIexible Graphire

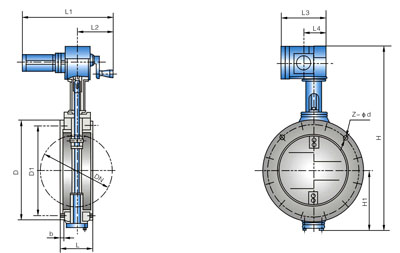

主要尺寸及重量

型号:D941W-0.1C、QD941W-0.1C

公称通径
DN(mm)

尺寸(mm)

重量(kg)

D D1 L L1 L2 L3 L4 b Z-φd H H1
200 320 280 140 490 190 255 182 22 8-φ175 715 184 66
250 375 335 140 490 190 255 182 24 12-φ175 822 229 78
300 440 395 170 490 190 255 182 24 12-φ22 910 258 -
350 490 445 170 490 190 255 182 26 12-φ22 - - -
400 540 495 190 490 190 255 182 28 16-φ22 990 308 128
450 595 550 190 490 190 255 182 28 16-φ22 1037 328 130
500 645 600 190 490 190 255 242 30 20-φ22 1258 352 183
600 755 705 210 490 190 315 242 30 20-φ26 1490 464 211
700 860 81O 210 490 190 315 242 32 24-φ26 1480 470 327
800 975 920 210 490 190 315 242 34 24-φ30 1633 525 378
900 1075 1020 250 490 190 315 242 36 24-φ30 - - -
1000 1175 1120 250 828 190 315 242 36 28-φ30 - - -
1200 1375 1320 250 828 185 715 485 30 32-φ30 2345 760 763
1400 1575 1520 300 828 185 715 485 30 36-φ30 - - -
1600 1790 1730 300 828 185 715 485 32 40-φ30 - - -
1800 1990 1930 300 828 185 715 485 34 44-φ30 - - -
2000 2190 2130 300 828 185 715 485 34 48-φ30 3205 1180 1502
2200 2405 2340 350 1029 372 1015 757 36 52-φ33 - - -
2400 2605 2540 350 1029 372 1015 757 38 56-φ33 - - -
2600 2805 2740 350 1029 372 1015 757 40 60-φ33 - - -
2800 3030 2960 400 1029 372 1015 757 42 64-φ36 - - -
3000 3230 3160 400 1029 372 1015 757 42 68-φ36 - - -

主要尺寸及重量

型号: D941W-1C、QD941W-1C
公称通径 DN(mm) 尺寸 (mm) 重量 (kg) 电动装置型号
D D1 L A2 L1 H H2 b Z-出d
100 176 138 98 190 190 560 88 4 8-φ10 39 Q5-1
150 226 188 590 113 8-φ135 40
200 276 238 628 138 8-φ135 42 Q125-1
250 326 288 650 163 12-φ135 45
300 376 338 690 188 5 12-φ135 50
350 426 388 100 223 313 750 213 12-φ135 55
400 476 438 880 243 6 16-φ135 66
450 526 488 930 268 16-φ135 70
500 576 538 980 293 8 16-φ135 78
600 676 638 1040 323 10 20-φ135 88 Q25-1
700 776 738 1180 393 24-φ135 105
800 890 8500 120 1290 460 12 24-φ135 190 Q60-1
900 990 9500 1390 51O 24-φ135 200
1000 1090 1050 150 1490 560 14 28-φ135 215
1100 1190 1150 1600 650 32-φ14 285 Q120-1
1200 1290 1250 1700 700 32-φ14 360
1400 1490 1450 1900 800 36-φ14 420
1600 1720 1670 200 2286 930 18 40-φ18 580 Q250-1
1800 1920 1870 2486 1030 44-φ18 740
2000 2140 2080 250 300 439 2736 1150 22 48-φ22 1100
2200 2340 2280 2976 1270 52-φ22 1345 Q500-1
2400 2540 2480 3176 1370 56-φ22 1570
