全塑蝶阀

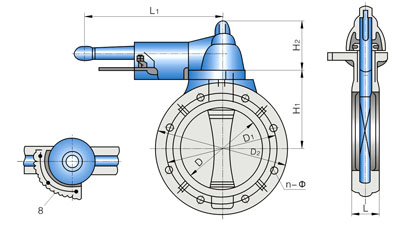

外形连接尺寸及重量

CPVC、UPVC、RPP、PVDF、D71X-10S/F手柄式蝶阀

规格		尺寸 (am)											工作 压力 (MPa)	重量 (kg)				操作	工作温度 (℃)
mm	inch	D	D1				D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
			D1	JIS	DIN	ANSI
25	1"	35	85	80	85	3.80	135	200	35	90	70	4-14	0.7	1.1	1.3	1.25	1.2	手 柄 式	RPP 14-100℃ PVDF -40-135℃ CPVC -40-95℃ UPVC -10-70℃
32	11/4"	45	100	95	100	3.80	135	200	35	90	70	4-18	0.7	1.1	1.3	1.25	1.2
40	11/2"	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	1.2	1.5	1.4	1.3
50	2"	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7	1.3	1.6	1.5	1.4
65	21/2"	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7	1.4	1.7	1.6	1.5
80	3"	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7	1.75	2.1	2	1.9
100	4"	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6	2.1	2.5	2.4	2.3
125	5"	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5	3.9	4.3	4.2	4.1
150	6"	153	240	240	240	9.50	285	300	74	176	93	8-22	0.5	4.4	5.2	5	4.8

CPVC、UPVC、RPP、PVDF、D371X-10S/F蜗轮式蝶阀

规格		尺寸 (am)											工作 压力 (MPa)	重量 (kg)				操作	工作温度 (℃)
am	inch	D	D1				D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
			D1	JIS	DIN	ANSI
125	5"	131	210	210	210	8.50	250	300	70	163	93	-	0.5	7	7.4	7.3	7.2	蜗 轮 式	RPP 14-100℃ PVDF -40-135℃ CPVC -40-95℃ UPVC -10-70℃
150	6"	153	240	240	240	9.50	285	300	74	176	93	-	0.5	7.5	8.3	8.1	7. 9
200	8"	204	295	290	295	11.75	340	180	87	210	93	-	0.4	14	18	17	15.8
250	10"	255	350	355	350	14.25	395	180	114	240	93	-	0.3	14	22	20.7	19.5
300	12"	307	400	400	400	17.00	445	180	114	270	93	-	0.3	21	30	28	25.5
350	14"	358	460	445	460	18.75	505	180	127	300	93	-	0.3	23	35	32.8	30
400	16"	389	515	510	515	21.25	580	240	140	350	108	-	0.3	33	44	41	38
450	18"	446	565	565	565	22.75	615	240	152	370	108	-	0.2	50	65	61	56 5
500	20"	494	620	620	620	25.00	670	260	152	400	108	-	0.2	70	91	85	79
600	24"	590	725	730	725	29.50	780	260	178	465	108	-	0.2	100	125	118	1 11

注：1、本厂生产的蝶阀为满足各种防腐行业需要，密封圈分为EPDE、IIR、FRM等。
2、本蝶阀系列法兰孔径按GB2555-81，1.0MPa标准。
3、D71X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D71X-6S阀体阀瓣均为RPP、密封为EPDM。一标
4、D371X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D371X-6S阀体阀瓣均为RPP、密封为EPDM。
