1、阀体材质：铝合金

　　2、阀板材质：尼龙11板、不锈钢

　　3、阀座：NBR、EPDM

　　2. 使用环境

　　1、公称通径：DN50-300（mm）

　　2、公称压力：1.0-1.6MPa

　　3、适用温度：-30℃--100℃

　　4、驱动形式：手动、电动、气动

　　3. 产品特性

　　1、采用先进的无销连接技术，结构坚固紧凑，蝶板具有（上下、左右）自动对中功能。

　　2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻，特殊材料与先进压铸工艺制成的铝压铸蝶阀，有效地防止结露、结灰、电腐蚀。

　　3、阀座法兰密封面采用大宽边：、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求，适用任何标准法兰连接要求，使安装密封更简单易行。

　　防结露蝶阀原理：

　　由于采用了高性能顶盘材料，能有效地防止阀体部分的温差，隔离了管道内介质的传递，达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点：如低吸水性、抗腐蚀性、绝热隔冷性能等，是普通材质蝶阀的4倍。

　　4. 多功能性

　　适用于暖通、中央空调上下水成套设备，广乏应用于：水、气、油、化工、冶炼、能源、造船、电力、石油、水处理、建筑等各行业。

防结露铝合金压铸蝶阀

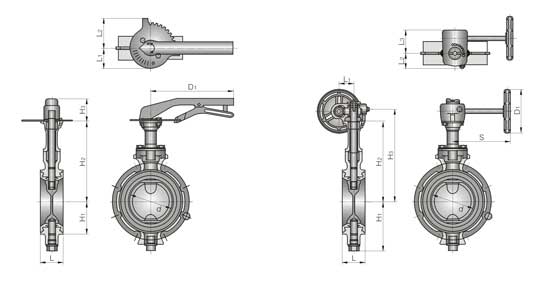

外形连接尺寸及重量

规格 尺寸 (mm) 重量 (kg) 　 　

mm inch d L H1 H2 H3 L1 L2 D1 　 　

40 11/2" 42 33 70 145 51 47 68 250 1.4 　 　

50 2" 52 43 82 145 51 47 68 250 1.7 　 　

65 21/2" 67 46 90 157 51 47 68 250 2.1 　 　

80 3" 80 46 99 165 51 47 68 250 2.3 　 　

100 4" 102 52 112 183 51 47 68 250 2.8 　 　

125 5" 126 56 132 196 60 63 86 330 4.8 　 　

150 6" 150 56 146 214 60 63 86 330 6 　 　

　

外形连接尺寸及重量

规格 尺寸 (mm) 重量 (kg)

mm 　 d L H1 H2 H3 L1 L2 L3 S D1

40 11/2" 42 33 70 145 168 35 35 56 132 100 2

50 2" 52 43 82 145 168 35 35 56 132 100 2.3

65 21/2" 67 46 90 157 180 35 35 56 132 100 2.7

80 3" 80 46 99 165 188 35 35 56 132 100 2.9

100 4" 102 52 112 183 206 41 39 68 132 100 3.4

125 5" 126 56 132 196 220 58 48 89 149 140 5.8

150 6" 150 56 146 214 238 58 48 89 149 140 7.4

200 8" 199 60 188 241 272 58 48 89 149 140 9.6

250 10" 248 68 220 320 367 67 61 97 200 200 21.5

300 12" 297 78 255 355 402 67 63 97 200 200 31
