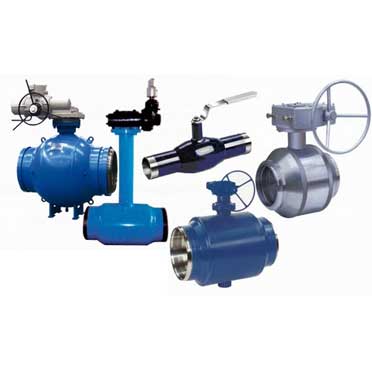

焊接球阀
发布时间：2016年03月22日 作者：admin 点击次数：次
详细说明
| 产品型号 |
Q367F |
适用范围 |
燃气管线 |
| 产品别名 |
燃气球阀 |
连接形式 |
焊接 |
| 材质 |
A105 |
公称通径 |
DN50-1000（mm） |
| 适用介质 |
液化气 |
压力范围 |
1.6-16（Mpa） |
| 适用温度 |
-29-80（℃） |
通道位置 |
直通式 |
| 结构形式 |
固定球球阀 |
作用对象 |
煤气 |
| 压力环境 |
常压 |
工作温度 |
常温 |
| 标准 |
国标 |
类型 |
大型 |
| 外形 |
大型 |
流动方向 |
双向 |
| 驱动方式 |
手动 |
零部件及配件 |
放散管，加长杆 |
| 用途 |
截止 |
|
|
全焊接球阀从DN50～DN1000(2"～40")PN150LB～1500LB。该阀密封性能好，可靠性高，产品无外漏，使用更安全，密封性能好，使用寿命长。适用于输油、输气等长输管线，以及对管道要求高的重要场所。焊接标准：ANSIB16.25 OR GB12224
全焊接球阀主要零部件材料
零件名称
Part name
|
材料
Material
|
阀体/盖
Body/Bonnet
|
A105、304、316、304L、316L
|
球体 Ball
|
A105+HCr(Nip),2Cr13,304,316,304L,316L
|
阀杆 Stem
|
2Cr13,304,316,304L,316L
|
阀座 Seat
|
PTFE、PPL、尼龙101
|

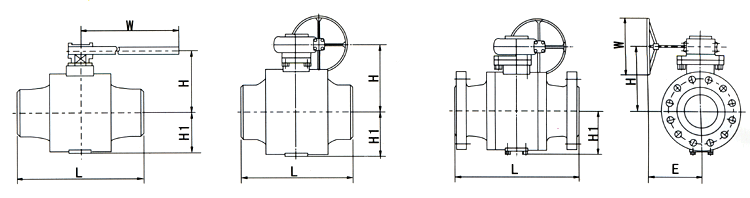

ANSI Class150 PN1.6 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
球孔直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
1372
|
1524
|
1753
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
980
|
1010
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
重量(kg)
|
24
|
50
|
75
|
195
|
280
|
440
|
570
|
800
|
1480
|
2350
|
2400
|
4050
|
6160
|
7200
|
8700
|
12500
|
ANSI Class300 PN2.5 PN4.0压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
球孔直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
781
|
876
|
978
|
L
|
RF
|
178
|
203
|
229
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
1524
|
1727
|
1956
|
H1
|
100
|
110
|
130
|
175
|
210
|
274
|
305
|
340
|
395
|
440
|
470
|
580
|
640
|
730
|
810
|
910
|
H
|
165
|
90
|
200
|
270
|
300
|
380
|
420
|
450
|
530
|
560
|
605
|
680
|
760
|
870
|
980
|
1040
|
W
|
400
|
700
|
850
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
重量(kg)
|
30
|
58
|
95
|
210
|
318
|
440
|
575
|
800
|
1840
|
2700
|
2890
|
4640
|
6700
|
7810
|
9480
|
13800
|
|
