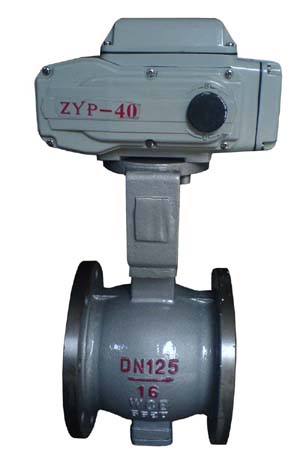

电动调节球阀

发布时间：2016年03月22日作者：admin 点击次数：次

本厂生产的双偏心半球球阀经过在石化、冶金、电力、轻工等行业的实践，证明了我厂生产的双偏心半球球阀能满足用户对压力、温度、介质及口径参数不同的要求。尤其对一些恶劣工况条件，使用本厂产品后大大延长了系统上更换检修阀门的时间间隔，深受用户欢迎。

主要连接尺寸及重量

公称通径 DN		标准值									参考值
		Dc	L	L1	D	D1	D2	b	f	Z-φd	H			H1	B	W(kg)
		Dc	L	L1	D	D1	D2	b	f	Z-φd	VQ347	VQ647	VQ947	H1	B	VQ347	VQ647	VQ947
DN(mm)		PN1.6(MPa)
50		60	124	62	160	125	100	16	3	4-φ18	225	248	365	92	400	11	13	16
65		75	145	725	180	145	120	18	3	4-φ18	235	255	375	100	400	13	15	18
80		89	165	825	195	160	135	20	3	8-φ18	260	270	380	108	400	15	17	20
100		113	194	97	215	180	155	20	3	8-φ18	270	278	390	117	400	17	19	23
125		140	210	105	245	210	185	22	3	8-φ18	320	335	405	140	455	22	25	28
150		164	229	1145	280	240	210	24	3	8-φ23	340	358	420	177	455	30	36	40
200		205	243	1215	335	295	265	26	3	12-φ23	390	405	510	200	700	60	68	75
250		259	297	1485	405	355	320	30	3	12-φ26	420	449	540	252	700	90	100	110
300		300	338	169	460	410	375	30	4	12-φ23	510	550	605	270	700	180	205	207
mm		PN2.5(MPa)
50		60	124	62	160	125	100	20	3	4-φ18	225	248	365	92	400	11	13	16
65		75	145	725	180	145	120	22	3	8-φ18	235	255	375	100	400	13	15	18
80		89	165	825	195	160	135	22	3	8-φ18	260	270	380	108	400	15	17	20
100		113	194	97	230	190	160	24	3	8-φ23	270	278	390	117	400	18	22	25
125		140	210	105	270	220	188	28	3	8-φ26	320	335	405	140	455	23	26	32
150		164	229	1145	300	250	218	30	3	8-φ26	340	358	420	177	455	40	56	60
200		205	243	1215	360	310	278	34	3	12-φ26	390	405	510	200	700	62	70	79
250		259	297	1485	425	370	332	36	3	12-φ30	420	449	540	252	700	93	105	120
300		300	338	169	485	430	390	40	4	16-φ30	510	550	605	270	700	190	220	225
mm	inch	CLass150
50	2	60	124	62	152	1205	92	160	2	4-φ19	225	248	365	92	400	11	13	16
65	21/2	75	145	725	178	1395	105	175	2	4-φ19	235	255	375	100	400	13	15	18
80	3	89	165	825	190	1525	127	195	2	4-φ19	260	270	380	108	400	15	17	20
100	4	113	194	97	229	1905	157	24O	2	8-φ19	270	278	390	117	400	18	22	25
125	5	140	210	105	254	216	186	240	2	8-φ22	320	335	405	140	455	23	26	32
150	6	164	229	1145	279	2415	216	255	2	8-φ22	340	358	420	177	455	40	56	60
200	8	205	243	1215	343	2985	270	290	2	8-φ22	390	405	510	200	700	62	70	79
250	10	259	297	1485	406	362	324	305	2	12-φ25	420	449	540	252	700	93	105	120
300	12	300	338	169	483	432	381	320	2	12-φ25	510	550	605	270	700	190	120	225
