气动塑料蝶阀
发布时间：2016年03月22日 作者：admin 点击次数：次
塑料蝶阀
|
|

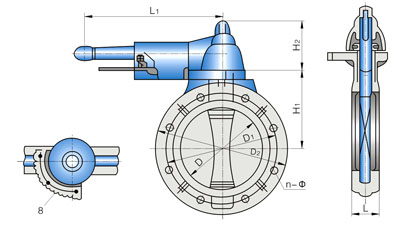

外形连接尺寸及重量
CPVC、UPVC、RPP、PVDF、D71X-10S/F手柄式蝶阀
| 规格 |
尺寸 (am) |
工作
压力
(MPa) |
重量 (kg) |
操作 |
工作温度 (℃) |
| mm |
inch |
D |
D1 |
D2 |
L1 |
L |
H1 |
H2 |
n-Φ |
RPP |
PVDF |
CPVC |
UPVC |
| D1 |
JIS |
DIN |
ANSI |
| 25 |
1" |
35 |
85 |
80 |
85 |
3.80 |
135 |
200 |
35 |
90 |
70 |
4-14 |
0.7 |
1.1 |
1.3 |
1.25 |
1.2 |
手
柄
式 |
RPP
14-100℃
PVDF
-40-135℃
CPVC
-40-95℃
UPVC
-10-70℃ |
| 32 |
11/4" |
45 |
100 |
95 |
100 |
3.80 |
135 |
200 |
35 |
90 |
70 |
4-18 |
0.7 |
1.1 |
1.3 |
1.25 |
1.2 |
| 40 |
11/2" |
47 |
110 |
105 |
110 |
3.88 |
150 |
200 |
39 |
86 |
70 |
4-18 |
0.7 |
1.2 |
1.5 |
1.4 |
1.3 |
| 50 |
2" |
56 |
125 |
120 |
125 |
4.75 |
160 |
220 |
40 |
88 |
70 |
4-18 |
0.7 |
1.3 |
1.6 |
1.5 |
1.4 |
| 65 |
21/2" |
71 |
145 |
140 |
145 |
5.50 |
185 |
220 |
46 |
100 |
70 |
4-18 |
0.7 |
1.4 |
1.7 |
1.6 |
1.5 |
| 80 |
3" |
85 |
160 |
150 |
160 |
6.00 |
195 |
280 |
46 |
105 |
85 |
8-18 |
0.7 |
1.75 |
2.1 |
2 |
1.9 |
| 100 |
4" |
105 |
180 |
175 |
180 |
7.50 |
215 |
280 |
54 |
118 |
85 |
8-18 |
0.6 |
2.1 |
2.5 |
2.4 |
2.3 |
| 125 |
5" |
131 |
210 |
210 |
210 |
8.50 |
250 |
300 |
70 |
163 |
93 |
8-18 |
0.5 |
3.9 |
4.3 |
4.2 |
4.1 |
| 150 |
6" |
153 |
240 |
240 |
240 |
9.50 |
285 |
300 |
74 |
176 |
93 |
8-22 |
0.5 |
4.4 |
5.2 |
5 |
4.8 |
CPVC、UPVC、RPP、PVDF、D371X-10S/F蜗轮式蝶阀
| 规格 |
尺寸 (am) |
工作
压力
(MPa) |
重量 (kg) |
操作 |
工作温度 (℃) |
| am |
inch |
D |
D1 |
D2 |
L1 |
L |
H1 |
H2 |
n-Φ |
RPP |
PVDF |
CPVC |
UPVC |
| D1 |
JIS |
DIN |
ANSI |
| 125 |
5" |
131 |
210 |
210 |
210 |
8.50 |
250 |
300 |
70 |
163 |
93 |
- |
0.5 |
7 |
7.4 |
7.3 |
7.2 |
蜗
轮
式 |
RPP
14-100℃
PVDF
-40-135℃
CPVC
-40-95℃
UPVC
-10-70℃ |
| 150 |
6" |
153 |
240 |
240 |
240 |
9.50 |
285 |
300 |
74 |
176 |
93 |
- |
0.5 |
7.5 |
8.3 |
8.1 |
7. 9 |
| 200 |
8" |
204 |
295 |
290 |
295 |
11.75 |
340 |
180 |
87 |
210 |
93 |
- |
0.4 |
14 |
18 |
17 |
15.8 |
| 250 |
10" |
255 |
350 |
355 |
350 |
14.25 |
395 |
180 |
114 |
240 |
93 |
- |
0.3 |
14 |
22 |
20.7 |
19.5 |
| 300 |
12" |
307 |
400 |
400 |
400 |
17.00 |
445 |
180 |
114 |
270 |
93 |
- |
0.3 |
21 |
30 |
28 |
25.5 |
| 350 |
14" |
358 |
460 |
445 |
460 |
18.75 |
505 |
180 |
127 |
300 |
93 |
- |
0.3 |
23 |
35 |
32.8 |
30 |
| 400 |
16" |
389 |
515 |
510 |
515 |
21.25 |
580 |
240 |
140 |
350 |
108 |
- |
0.3 |
33 |
44 |
41 |
38 |
| 450 |
18" |
446 |
565 |
565 |
565 |
22.75 |
615 |
240 |
152 |
370 |
108 |
- |
0.2 |
50 |
65 |
61 |
56 5 |
| 500 |
20" |
494 |
620 |
620 |
620 |
25.00 |
670 |
260 |
152 |
400 |
108 |
- |
0.2 |
70 |
91 |
85 |
79 |
| 600 |
24" |
590 |
725 |
730 |
725 |
29.50 |
780 |
260 |
178 |
465 |
108 |
- |
0.2 |
100 |
125 |
118 |
1 11 |
注：
1、本厂生产的蝶阀为满足各种防腐行业需要，密封圈分为EPDE、IIR、FRM等。
2、本蝶阀系列法兰孔径按GB2555-81，1.0MPa标准。一标阀门
3、D71X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D71X-6S阀体阀瓣均为RPP、密封为EPDM。一标阀门
4、D371X-10F标准型阀瓣为PVDF、密封为FEM、阀体为RPP。D371X-6S阀体阀瓣均为RPP、密封为EPDM。一标阀门
|
|
|
|
