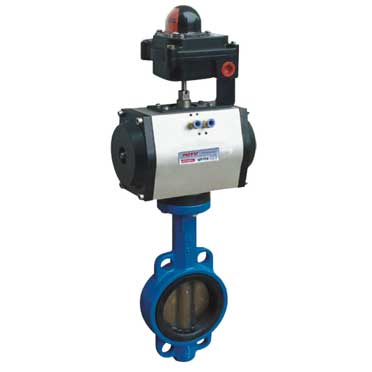

气动蝶阀
发布时间：2016年03月22日 作者：admin 点击次数：次
产品名称： 气动蝶阀
公称通径：DN40~600mm
公称压力：PN1.0~1.6MPa
适用介质：水、 气、 油、
气动蝶阀
适用温度： -23~+93摄氏度内
驱动方式： 气动
材 质： 铸铁、铸钢、不锈钢、
工作条件、技术参数：
1。工作气源压力：0.1～1MPa;
2。输出轴转角：90°±2°；
3。工作环境温度：-20℃～+90℃；
4。气源应清洁、干燥、且不含有腐蚀性气体及其它介质；
5。电磁阀电源：AC220V或DC24V；
6。终点行程开关电源：AC380V或 AC220V
主要性能规范
| 适用温度 |
适用介质 |
| 天然胶≤ 85℃ |
石膏浆液、石灰石浆液、 回收水、工艺水、废水 |
| 三元乙丙胶≤100℃ |
主要零件材料
| 名称 |
材料 |
| 阀体 |
灰铸铁、球墨铸铁、碳钢 |
| 蝶板 |
碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276 |
| 阀座 |
天然橡胶、三元乙丙胶 |
| 阀杆 |
不锈钢、 2Cr13、304 |
| 气动装置 |
天津二通 |
主要外形尺寸和连接尺寸 (mm)
| 公称通径(DN) |
L |
D |
D1 |
Z-Ф |
A |
B |
H |
H1 |
重量(kg) |
| 40 |
33 |
150 |
110 |
4-18 |
127 |
60 |
214 |
60 |
6 |
| 50 |
43 |
165 |
125 |
4-18 |
127 |
60 |
234 |
64 |
7 |
| 65 |
46 |
185 |
145 |
4-18 |
133 |
70 |
273 |
80 |
10 |
| 80 |
46 |
200 |
160 |
8-18 |
133 |
83 |
293 |
90 |
11 |
| 100 |
52 |
220 |
180 |
8-18 |
203 |
100 |
327 |
102 |
16 |
| 125 |
56 |
250 |
210 |
8-18 |
222 |
120 |
376 |
112 |
22 |
| 150 |
56 |
285 |
240 |
8-22 |
294 |
120 |
386 |
132 |
24 |
| 200 |
60 |
340 |
295 |
8-22 |
337 |
172 |
483 |
160 |
45 |
| 250 |
68 |
395 |
350 |
12-22 |
380 |
172 |
510 |
206 |
57 |
| 300 |
78 |
445 |
400 |
12-22 |
420 |
224 |
612 |
232 |
90 |
| 350 |
78 |
505 |
460 |
16-22 |
450 |
224 |
643 |
263 |
103 |
| 400 |
102 |
565 |
515 |
16-26 |
603 |
272 |
732 |
295 |
177 |
| 450 |
114 |
615 |
565 |
20-26 |
603 |
272 |
754 |
327 |
193 |
| 500 |
127 |
670 |
620 |
20-26 |
683 |
272 |
812 |
358 |
343 |
| 600 |
154 |
780 |
725 |
20-30 |
683 |
360 |
952 |
474 |
380 |
| 采用标准 |
设计制造： GB12238结构长度：GB12221(20系列)法兰：GB/T17241.6PN1.0MPa |
|
