旋启式碳钢法兰止

发布时间：2016年03月16日作者：admin 点击次数：次

　　产品名称：旋启式碳钢法兰止回阀

　　产品型号：H44H-16C

　　产品规格：DN50-DN350

　　公称压力：PN1.6/2.5Mpa

　　适用介质：水、气等

　　适用温度：-10～425℃

设计与制造标准
设计与制造	GB/T12236
法兰尺寸	JB/T79GB/T9113
结构长度	GB/T12221
检验与试验	GB/T13927JB/T9092

性能规范
验压力 (MPa)	公称压力 PN(MPa)
	2.5	4		6.4	10		16	20	25
壳体强度试验	3.75	6		9.6	15		24	30	38
密封试验 (液)	2.75	4.4		7	11		17.6	22	27.5
密封试验 (气)	0.5～0.7
适用介质	C		P			R			I
	水、油品、蒸汽		硝酸类			醋酸类			空气、水
适用温度 (℃)	≤425		≤200			≤200			≤550

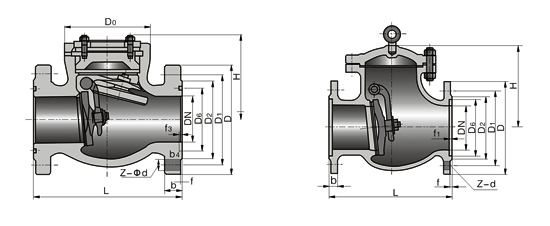

主要外形尺寸和连接尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 尺寸 (mm)

L H D D1 D2 b f z-Φd

2.5 50 230 160 160 125 100 20 3 4-Φ18

65 290 175 180 145 120 22 3 8-Φ18

80 310 185 195 160 135 22 3 8-Φ18

100 350 220 230 190 160 24 3 8-Φ23

125 400 248 270 220 188 28 3 8-Φ25

150 480 276 300 250 218 30 3 8-Φ25

200 550 350 360 310 278 34 3 12-Φ25

250 650 410 425 370 332 36 3 12-Φ30

300 750 430 485 430 390 40 4 16-Φ30

350 850 518 550 490 448 44 4 16-Φ34

400 950 560 610 550 505 48 4 16-Φ34

500 1150 618 730 660 610 52 4 20-Φ41

主要外形尺寸和连接尺寸

公称压力 PN(MPa) 　　　　　　　　　　　

公称通径 DN(mm) 尺寸(am)

4 L H D D1 D2 D6 b f f2 Z-Φd

50 230 169 160 125 100 88 20 3 4 4-Φ18

65 290 173 180 145 120 110 22 3 4 8-Φ18

80 310 185 195 160 135 121 22 3 4 8-Φ18

100 350 220 230 190 160 150 24 3 45 8-Φ23

125 400 248 270 220 188 176 28 3 45 8-Φ25

150 480 270 300 250 218 204 30 3 45 8-Φ25

200 550 342 375 320 282 260 38 3 45 12-Φ30

250 650 401 445 385 345 313 42 3 45 12-Φ34

300 750 423 51O 450 408 364 46 4 45 16-Φ34

350 850 455 570 510 465 422 52 4 5 16-Φ34

6.4 400 950 510 655 585 535 474 58 4 5 16-Φ41

50 300 177 175 135 105 88 26 3 4 4-Φ23

65 340 197 200 160 130 110 28 3 4 8-Φ23

80 380 212 210 170 140 121 30 3 4 8-Φ23

100 430 248 250 200 168 150 32 3 45 8-Φ25

125 500 296 295 240 202 176 36 3 45 8-Φ30

150 550 330 340 280 240 204 38 3 45 8-Φ34

200 650 385 405 345 300 260 44 3 45 12-Φ34

250 775 445 470 400 352 313 48 3 45 12-Φ41

300 900 474 530 460 412 364 54 4 45 16-Φ41

350 1025 514 595 525 475 422 60 4 5 16-Φ41

10 400 1150 616 670 585 525 474 66 4 5 16-Φ48

50 300 210 195 145 112 88 28 3 4 4-Φ25

65 340 227 220 170 138 110 32 3 4 8-Φ25

80 380 235 230 180 148 121 34 3 4 8-Φ25

100 430 274 265 210 172 150 38 3 45 8-Φ30

125 500 307 31O 250 21O 176 42 3 45 8-Φ34

150 550 347 350 290 250 204 46 3 45 12-Φ34

200 650 402 430 360 312 260 54 3 45 12-Φ41

250 775 432 500 430 382 313 60 3 45 12-Φ41

　 300 900 484 585 500 442 364 70 4 45 16-Φ48

公称压力 PN(MPa) 　

公称通径 DN(mm) 尺寸 (mm)

16 L H D D1 D2 D6 b f f2 z-Φd

50 300 210 215 165 132 188 36 3 4 8-Φ25

65 340 227 245 190 152 110 44 3 4 8-Φ30

80 380 235 260 205 168 121 46 3 4.5 8-Φ30

100 430 274 300 240 200 150 48 3 4.5 8-Φ34

150 550 340 390 318 270 205 66 3 4.5 12-Φ41

200 650 374 480 400 345 250 78 3 4.5 12-Φ48

250 775 440 580 485 425 313 88 3 4.5 12-Φ54

　 300 900 505 665 570 510 364 100 3 4.5 16-Φ54

主要外形尺寸和连接尺寸
公称压力 PN(MPa)
公称压力 PN(MPa)	公称通径 DN(mm)	尺寸 (mm)
200	公称通径 DN(mm)	L	H	D	D1	D2	D6	b	f	z-Φd
(JB79)	50	300	120	210	160	128	70	40	3	8-Φ25
	65	340	190	260	203	165	97	48	3	8-Φ30
	80	380	210	290	230	190	116	54	3	8-Φ34
	100	430	240	360	292	245	138	66	3	8-Φ41
	150	550	343	440	360	305	190	82	3	12-Φ48
	200	650	320	535	440	380	245	92	3	12-Φ48
	250	775	380,	670	572	508	319	110	3	16-Φ48

主要外形尺寸和连接尺寸
公称压力 PN(MPa)
公称压力 PN(MPa)	公称通径 DN(mm)	尺寸 (mm)
250(GB9113.25)	公称通径 DN(mm)	L	H	D	D1	D2	D6	b	b4	f	f3	z-Φd
	50	300	220	215	165	124	95	38	12	8	8	8-Φ26
	65	340	230	245	190	137	108	41	12	8	8	8-Φ30
	80	380	245	270	203	168	137	48	12	8	8	8-Φ33
	100	430	280	310	241	194	162	54	12	8	8	8-Φ36
	150	550	340	395	318	248	211	83	13	95	95	12-Φ39
	200	650	360	485	394	318	270	92	17	11	11	12-Φ45
	250	775	395	585	483	371	324	108	17	11	11	12-Φ52
	300	900	478	675	571	438	381	124	23	14	14	16-Φ56
