软密封暗杆闸阀
发布时间：2016年03月23日 作者：admin 点击次数：次

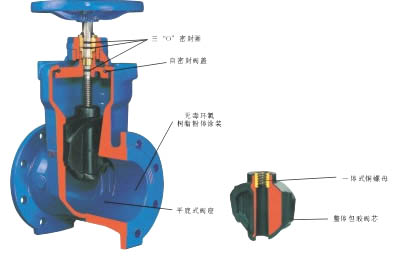

长期以来市场上使用的一般RVHX Z45X弹性座封闸阀" 具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。RVHX Z45X弹性座封闸阀利用弹性闸阀板产生微量变形的补偿作用，达到良好的密封效果，RVHX Z45X弹性座封闸阀密封不良，弹性疲乏、易生锈等缺陷。本公司引进国外先进技术所生产的RVHX Z45X弹性座封闸阀，克服了一般RVHX Z45X弹性座封闸阀，普通存在漏水，易生锈现象
。 传统的RVHX Z45X弹性座封闸阀往往在通水洗管后即因外物诸如石头，木块，水泥，纸屑，杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象，RVHX Z45X弹性座封闸阀底部采用与水管相同的平地设计，不易造成杂物淤积，使流体畅通无阻。
|
|
|
型号： Z45X/RVHX
口径： 50～400mm 压力： 1.0～2.5MPa 材质： 铸铁、球墨铸铁、不锈钢
|
名 称
|
材 料 |
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
闸 板 |
球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶 |
内 六 角 螺 栓 |
碳 化 处 理 |
密 封 圈 |
丁 腈 橡 胶 |
阀 盖 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
阀 杆 |
不 锈 钢 |
“O” 形 密 封 圈 |
丁 腈 橡 胶 |
止 推 轴 承 |
锡 青 铜 |
螺 栓 |
不 锈 钢 |
压 盖 |
球 墨 铸 铁、铸 钢 |
防 尘 罩 |
丁 腈 橡 胶 |
手 轮 （传 动 帽） |
铸 铁 |
三、主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
四、主要外形连接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
H |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
H1 |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
|
