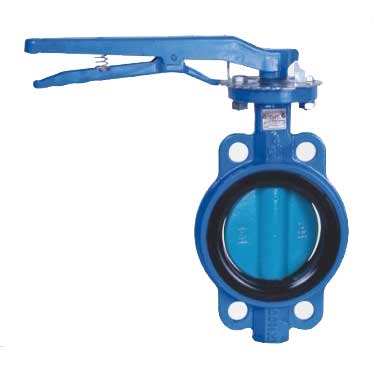

无销环氧覆层对夹蝶阀
发布时间：2016年03月16日 作者：admin 点击次数：次
PN1.0/PN1.6MPa
| 规格 | 尺寸 (am) | 重量 (kg) | ||||||||||||||
| mm | inch | A | B | C | D | L | H | D1 | N-Φ | K | E | N1-Φ1 | Φ 2 | G | n2-M | |
| 50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | - | 2.5 |
| 65 | 25 | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 1362 | 4-265 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | - | 3.2 |
| 80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | - | 3.6 |
| 100 | 4 | 200 | 114 | 52.1 | 10.4 | 32 | 70.80 | 185 | 4-245 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - | 4.9 |
| 125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - | 7 |
| 150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - | 7.8 |
| 200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 76.35 |
295 | 4-25 4-23 |
115 | 88.9 | 4-14.3 | 22.1 | 268 | - | 13.2 |
| 250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - | 19.2 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | - | 32.5 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - | 41.3 |
| 400 | 16 | 400 | 309 | 86.5 | 389.6 | 512 72 |
100.47 102.42 |
515 525 |
4-26 4-30 |
197 | 158.75 | 4-20.6 | 33.15 | 488 | - | 61 |
| 450 | 18 | 422 | 328 | 105.6 | 440.51 | 512 72 |
88.39 91.51 |
565 585 |
4-26 4-30 |
197 | 158.75 | 4-20.6 | 38 | 539 | - | 79 |
| 500 | 20 | 480 | 361 | 131.8 | 491.5 | 642 82 |
96.99 101.68 |
620 650 |
4-26 4-33 |
197 | 158.75 | 4-20.6 | 41.15 | 593 | - | 128 |
| 600 | 24 | 562 | 459 | 152 | 592.5 | 702 82 |
113.42 120.46 |
725 770 |
4-30 4-36 |
276 | 215.9 | 4-22.2 | 50.65 | 816 | - | 188 |
| 700 | 28 | 624 | 520 | 163 | 695 | 6682 | 109.65 | 840 | 4-30 4-36 |
300 | 254 | 8-18 | 55 6335 | 895 | 4-M33 | 284 |
| 800 | 32 | 672 | 591 | 188 | 794.7 | 66 82 | 124 | 950 | 4-33 4-39 |
300 | 254 | 8-18 | 55 63.35 | 1015 | 368 | |
| 900 | 36 | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 | 713 |
| 1000 | 40 | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 | 864 |
注：DN50(2")～800(32")“A”型蝶阀分别适用于PN1.0/PN1.6MPa二种压力级，表中每格有两个尺寸的分别表示PN1.0/PN1.6MPa二种压力级连接尺寸。与阀门连
接的管法兰连接尺寸参照法兰连接尺寸表(图一)。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。
表中DN50(2")～500(20")中D1和n-Φ尺寸为蝶阀本身安装定位尺寸，其中DN50(2")～350(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德国), BS4504(英国)，ISO2084、ISO2531(国际标准)，BS10-E(英国)，ANSI1259(美国)等法兰连接标准。DN400(16")～500(20")包容GB9112-88、DIN2501、ISO2084、BS4504法兰连接标准。
