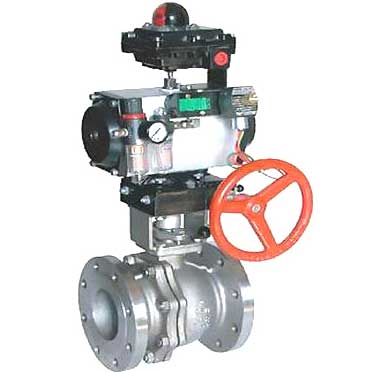

一、产品[气动固定球阀]的详细资料： 产品型号：Q647Y 产品名称：气动固定球阀 产品特点： 二、气动固定球阀主要外形和连接尺寸： Q647Y-16 通径DN L D K D1 n-Φd b f H W mm in 25 1″ 140 115 85 65 4-Φ14 16 3 217 190 32 1 1/4″ 165 140 100 76 4-Φ18 18 3 260 210 40 1 1/2″ 165 150 115 84 4-Φ18 18 3 293 210 50 2″ 203 165 125 99 4-Φ18 20 3 309 247 65 2 1/2″ 222 185 145 118 4-Φ18 20 3 344 247 80 3″ 241 200 160 132 8-Φ18 20 3 421 276 100 4″ 305 220 180 156 8-Φ18 22 3 485 348 125 5″ 356 250 210 184 8-Φ18 22 3 560 378 150 6″ 394 285 240 211 8-Φ23 24 3 655 432 200 8″ 457 340 295 266 12-Φ23 24 3 847 524 250 10″ 533 405 335 319 12-Φ26 26 3 980 648 三、气动固定球阀主要外形和连接尺寸： Q647Y-25 通径DN L D K D1 n-Φd b f H W mm in 25 1″ 165 1115 85 65 4-Φ14 16 3 217 190 32 1 1/4″ 178 140 100 76 4-Φ18 18 3 260 210 40 1 1/2″ 190 150 115 84 4-Φ18 18 3 293 210 50 2″ 216 165 125 99 4-Φ18 20 3 309 247 65 2 1/2″ 241 185 145 118 4-Φ18 22 3 344 276 80 3″ 283 200 160 132 8-Φ18 24 3 421 348 100 4″ 305 235 190 156 8-Φ23 24 3 4185 378 125 5″ 381 270 220 184 8-Φ26 26 3 580 432 150 6″ 403 300 250 211 8-Φ26 28 4 655 524 200 8″ 502 360 310 274 12-Φ26 30 4 847 648 250 10″ 588 425 370 330 12-Φ30 32 4 980 715 结构长度：GB12221 订货须知： 一、①气动固定球阀产品名称与型号 ②气动固定球阀口径 ③气动固定球阀是否带附件以便我们的为您正确选型。
法兰标准：GB9113亦可按ANSI B165、JIS B2212
二、若已经由设计单位选定公司的气动固定球阀型号，请按气动固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站【/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
以上阀门参数仅供参考,具体以实物为准.
