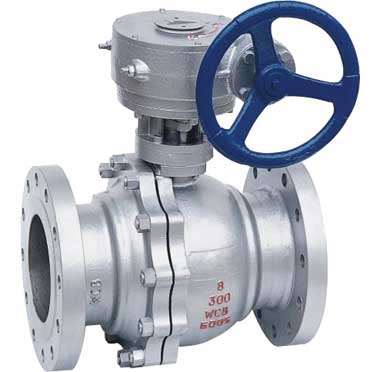

蜗轮球阀

发布时间：2016年03月22日作者：admin 点击次数：次

YQ341系列浮动球阀

制造规范

基本设计标准：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法兰标准：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端标准：ANSI B16.25、GB12224-89或用户要求。
结构长度标准：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
试压标准：API598，API 6D，JB/T13927。
适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力-温度等级按GB9131或ANSI B16.5a。
驱动方式：手动、气动、电动、蜗轮驱动等。

材料

零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	抗硫系列
零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	GB标准	NACE标准
阀体、左体	WCB	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB	CF8M
球体	F6a WCB+HC r	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB+HCrF6a	CF8M
阀座	PTFE；烧结碳纤维；金属+橡胶组件；金属堆焊硬质合金
阀杆	F6a	304.31 6	F6a	31 8	316
阀座支承圈	A105 Zn	304.31 6	A105 Zn	A105 Zn	316
阀杆填料	PTFE；碳纤维，柔性石墨
阀杆轴承、止推轴承	金属衬PTFE；烧结碳纤维
填料压环	F6a	304.31 6	F6a	F6a	316
弹簧	3Yc-7
双头螺柱	A193-B7	A1 93-B8、B8M	A320-L7	A193-B7	A193-B7
螺母	A1 94-2H	A194-8	A194-4	A194-2H	A194-2H
压盖	WCBA105

主要性能规范

公称压力 PN/MPa	最高使用压力MPa	试验压力 (MPa)			压力级	最高使用压力MPa	试验压力 (MPa)
公称压力 PN/MPa	最高使用压力MPa	壳体	高压液密封	低压气密封	压力级	最高使用压力MPa	壳体	高压液密封	低压气密封
1.6	1.6	2.4	1.8	0.6	CLASSl50	2.0	3	2.2	0.6
2.5	2.5	3.8	2.8		C.LASS300	5.0	7.5	5.5
4.O	4.O	6.O	4.4		C.LASS400	6.3	9.5	7
6.4	6.4	9.6	7.1		C.LASS600	10	1.5	1.1

连接尺寸

说明:本样本只列出JB77-79,ANSI B16.5的法兰结构型式以及手柄部分的尺寸；图样仅供标注尺寸使用。如用户需要其它相关标准的法兰或对焊端部结构型式及尺寸以其它标准的结构长度和蜗轮、气动、电动驱动的尺寸，请来函来电索取。

PN1.6MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	16	4-18	200	140	250
65	64	120	145	180	3	18	4-18	220	164	350
80	76	135	160	195	3	20	8-18	250	177	350
100	102	155	180	215	3	20	8-18	280	206	420
125	127	185	210	245	3	22	8-18	320	292	700
150	152	210	240	280	3	24	8-23	360	320	1000
200	203	265	295	335	3	26	12-23	400	365	1300
250	254	320	355	405	3	30	12-25	450	420	1800

PN2.5MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	16	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	20	4-18	200	140	250
65	64	120	145	180	3	22	8-18	220	164	350
80	76	135	160	195	3	22	8-18	250	177	350
100	102	160	190	230	3	24	8-23	280	206	420
125	127	188	220	270	3	28	8-25	320	292	700
150	152	218	250	300	3	30	8-25	360	320	1000
200	203	278	310	360	3	34	12-25	400	365	1300
250	254	332	370	425	3	36	12-30	450	420	1800

PN4.0MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	45	65	95	40	2	4	16	4-14	140	75	130
20	19	55	75	105	51	2	4	16	4-14	152	84	170
25	25	65	85	115	58	2	4	16	4-14	165	90	170
32	32	78	100	135	66	2	4	18	4-18	178	107	200
40	38	85	110	145	76	3	4	18	4-18	190	127	250
50	51	100	125	160	88	3	4	20	4-18	216	140	250
65	64	120	145	180	11O	3	4	22	8-18	241	164	350
80	76	135	160	195	121	3	4	22	8-18	283	177	350
100	102	160	190	230	150	3	45	24	8-23	305	206	420
125	127	188	220	270	176	3	45	28	8-25	381	292	700
150	152	218	250	300	204	3	45	30	8-25	403	320	1000
200	203	282	320	375	260	3	45	38	12-30	502	365	1300

PN6.4MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	55	75	105	40	2	4	18	4-14	140	80	170
20	19	68	90	125	51	2	4	20	4-18	152	89	200
25	25	78	100	135	58	2	4	22	4-18	180	95	200
32	32	82	110	150	66	2	4	24	4-23	200	112	250
40	38	95	125	165	76	3	4	24	4-23	220	132	350
50	51	105	135	175	88	3	4	26	4-23	250	145	350
65	64	130	160	200	110	3	4	28	8-23	280	169	420
80	76	140	170	210	121	3	4	30	8-23	320	182	420
100	102	168	200	250	150	3	45	32	8-25	360	211	700
125	127	202	240	295	176	3	45	36	8-30	381	302	1000
150	152	240	280	340	204	3	45	38	8-34	403	330	1300

CLASS150

DN	D	D	D0	D0	f	b	n-d	L	H	W
1/ 2¡å	13	35	605	89	16	12	4-15	108	75	130
3/ 4¡å	19	43	70	98	16	12	4-15	117	84	170
1¡å	25	51	795	108	16	12	4-15	127	90	170
1¹/4¡å	32	64	89	117	16	13	4-15	140	107	200
1¹/2¡å	38	73	985	127	16	15	4-15	165	127	250
2¡å	51	92	1205	152	16	159	4-19	178	140	250
21/2¡å	64	105	1395	178	16	175	4-19	190	164	350
3¡å	76	127	1525	190	16	191	4-19	203	177	350
4¡å	102	157	1905	229	16	239	8-19	229	206	420
5¡å	127	186	216	254	16	239	8-22	356	292	700
6¡å	152	216	2415	279	16	254	8-22	394	320	1000
8¡å	203	270	2985	343	16	286	8-22	457	365	1300

CLASS300

DN	D	D1	D2	D3	f	b	n-d	L	H	W
1/ 2¡å	13	35	665	95	16	15	4-15	140	75	130
3/ 4¡å	19	43	825	117	16	16	4-19	152	84	170
1¡å	25	51	89	124	16	18	4-19	165	90	170
1¹/4¡å	32	64	985	133	16	19	4-19	178	107	200
1¹/2¡å	38	73	1145	156	16	21	4-22	190	127	250
2¡å	51	92	127	165	16	223	8-19	216	140	250
21/2¡å	64	105	149	190	16	254	8-22	241	164	350
3¡å	76	127	168	210	16	286	8-22	283	177	350
4¡å	102	157	200	254	16	318	8-22	305	206	420
5¡å	127	186	235	279	16	35	8-22	381	292	700
6¡å	152	216	270	318	16	366	12-22	403	320	1000
8¡å	203	270	330	381	16	413	12-25	502	365	1300

CLASS600

DN	D	D1	D2	D3	f	b	n-d	L	H	W
1/ 2¡å	13	35	665	95	64	15	4-15	165	80	170
3/ 4¡å	19	43	825	118	64	16	4-19	190	89	200
1¡å	25	51	89	124	64	18	4-19	216	95	200
1¹/4¡å	32	64	985	133	64	21	4-19	229	112	250
1¹/2¡å	38	73	1145	156	64	23	4-22	241	132	350
2¡å	51	92	127	165	64	254	8-19	292	145	350
21/2¡å	64	105	149	190	64	286	8-22	330	169	420
3¡å	76	127	168	210	64	318	8-22	356	182	420
4¡å	102	157	216	273	64	381	8-25	432	211	700
