隔膜阀EG6B41J英标常闭型气动衬胶隔膜阀
发布时间:2016年03月23日 作者:admin 点击次数:

气动衬胶隔膜阀,常闭式气动隔膜阀,衬胶隔膜阀,气动隔膜阀,隔膜阀。EG6B41J常闭型英标衬胶气动隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

EG6B41J英标常闭型气动衬胶隔膜阀:EG6B41W-6、EG6B41W-10、EG6B41W-16、EG6B41W-6Q、EG6B41W-10Q、EG6B41W-16Q、EG6B41W-6C、EG6B41W-10C、EG6B41W-16C、EG6B41J-6、EG6B41J-10、EG6B41J-16、EG6B41J-6Q、EG6B41J-10Q、EG6B41J-16Q、EG6B41J-6C、EG6B41J-10C、EG6B41J-16C

产品名称:英标常闭式气动衬胶隔膜阀

产品特点:W型 JFS型 EG6K41W、J、F-6、10、16型

设计与制造按:GB12239或BS5156

结构长度按:GB12221或BS5156

兰连接尺寸按:GB4216.4或BS4504

试验与检验按:GB/T13927或BS5156

适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)

压力等级:PN(MPa) 0.6 1.0 1.6

材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢

阀盖:铸铁、球墨铸铁、碳钢、不锈钢

衬里:无衬里、橡胶

隔膜:橡胶

阀瓣:铸铁、碳钢

阀杆:碳钢、不锈钢

手轮:铸铁

测试:

衬里层:电火花检测

试验与检验按BS6755标准

公称压力:PN(MPa)

阀体:PN×1.5

密封:PN×1.1

结构特点:

隔膜阀是一种特殊形式的截止阀:

1. 弹性密封的开闭件,确保没有内漏;

2. 流线型的流道,使得压力损失小;

3. 没有填料函,因此没有外漏;

4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;

5. 隔膜可更换,维护费用低;

6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

EG6B41J气动常闭式衬胶隔膜阀,EG6B41J-10,EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。

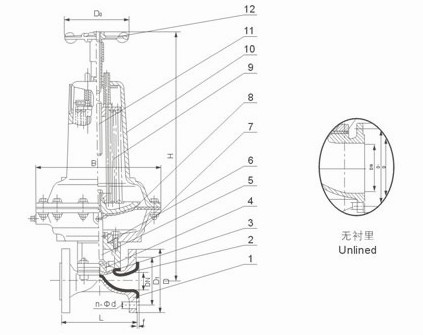

型号

公称通径
DN(mm)

尺寸(mm)

气动装置

质量
(㎏)

L

f

D1

D

D0

n-d

H

B

代号
ES

耗气量(cm3)

气源压力(MPa)

气源接头(in)

J型

W型

EG6B41WJFS-16

20

121

117

2

75

105

140

4-13.5

343

168

68

163.87

0.3

1/8

6.3

25

131

127

2

85

115

140

4-13.5

345

168

68

196.65

0.3-0.4

1/8

7.3

32

150

146

2

100

140

140

4-17.5

363

260

68

229.4

0.3-0.4

1/8

8.3

40

163

159

2

110

150

140

4-17.5

430

260

69

1458.7

0.3-0.4

1/4

14.3

50

194

190

2

125

165

140

4-17.5

575

260

70

3162.7

0.3-0.4

1/4

26

EG6B41WJFS-10

65

220

216

2

145

185

140

4-17.5

588

260

70

3243

0.3-0.4

1/4

30.8

80

258

254

2

160

200

165

8-17.5

769

425

71

6636.8

0.4-0.5

3/8

64.9

100

309

305

2

180

220

280

8-17.5

816

425

71

6948

0.4-0.5

3/8

70.3

125

362

356

3

210

250

280

8-17.5

820

425

71

7374.2

0.4-0.5

3/8

80.7

150

412

406

3

240

285

280

8-22

920

549

72

10652

0.5

3/8

131.2

EG6B41WJFS-6

200

527

521

4

295

340

280

8-22

1010

549

72

16715

0.5

3/8

212

注:

1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。

2、气动阀门的反馈信号采用无触点传感技术。

3、采用气缸活塞式。

4、当气源发生故障时,可操作手轮使阀门开启。

故障原因及排除方法

 可能产生的故障

 原因

 消除方法

 手轮操作不灵活

1.阀杆弯曲

2.螺纹损伤

1.更换阀杆

2.修正螺纹,并加润滑剂

 气动隔膜阀不能自动启闭

1.起源压力过低

2.弹簧顶紧力过大

3。橡胶隔膜损坏

1.调高供气压力

2.减少弹簧顶紧力

3.更换隔膜

 阀体与阀盖连接处渗漏

1.连接螺栓松动

2.阀体内胶层破裂

1.紧固连接螺栓

2.更换阀体
