该产品是为30万/60万千瓦火电机组配套的需要而引进英国桑达斯(SAUNDERS)公司技术及标准进行设计和制造的。该产品的特点是 (1)无填料函,节流元件为弹性隔膜，可以做到阀关闭时不漏。(2)流路平滑，流阻小，具有很大的流通能力。(3)隔膜及阀体衬里均系耐腐蚀和耐磨材料制成，因此具有优越的耐腐蚀性和耐磨性。基于以上特点，该产品非常适用于不允许污染及危险禁区的场合和各种酸碱腐蚀性介质及高浓度带有纤维的悬浮液。

产品关键字：隔膜阀,衬氟隔膜阀,常闭式气动隔膜阀,气动衬氟隔膜阀,常闭式气动衬氟隔膜阀，EG6B41F(无衬里)、EG6B41F46(衬氟)气动隔膜阀(常闭型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种衬氟塑料，适用于不同工作温度和流体管路。适用温度：≤85℃、 ≤100℃、≤120℃ 、 ≤150℃(按照衬里材料)
 EG6B41F46常闭式气动衬氟隔膜阀产品型号：EG6B41F-6、EG6B41F-10、EG6B41F-16、EG6B41F-6Q、EG6B41F-10Q、EG6B41F-16Q、EG6B41F-6C、EG6B41F-10C、EG6B41F-16C、EG6B41F46-6、EG6B41F46-10、EG6B41F46-16、EG6B41F46-6Q、EG6B41F46-10Q、EG6B41F46-16Q、EG6B41F46-6C、EG6B41F46-10C、EG6B41F46-16C
材料：
阀 体：铸铁、球墨铸铁、碳钢、不锈钢
阀 盖：铸铁、球墨铸铁、碳钢、不锈钢
衬 里：无衬里、氟塑料
隔 膜：氟塑料
阀 瓣：铸铁、碳钢
气 缸：铝合金、碳钢
气动薄膜：橡胶
手    柄：铸铁

压力等级：
0.6 1.0 1.6

测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

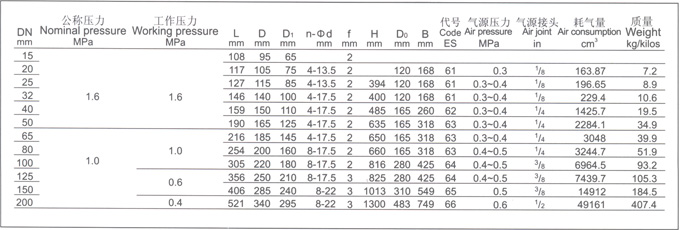

产品结构/安装尺寸

1、气动隔膜阀门尚可附装反馈信号、限位器和定位器，以适应自控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端。
4、当气源发生故障时，可操作手轮使阀门开启。
Note:1.Pneumatic diaphragm valve also can be installed feedback signal,limited machine or localizer in order to adapt to the requirements of automatic,programed control or flow rate adjustment.
2.The feedback signal of pneumatic valve is adopted the sense technology of non-contact.
3.Adopt film cylinder in place of piston cylinder,which remove the abuse that piston ring is easily damaged and lead to not open or close valve.
